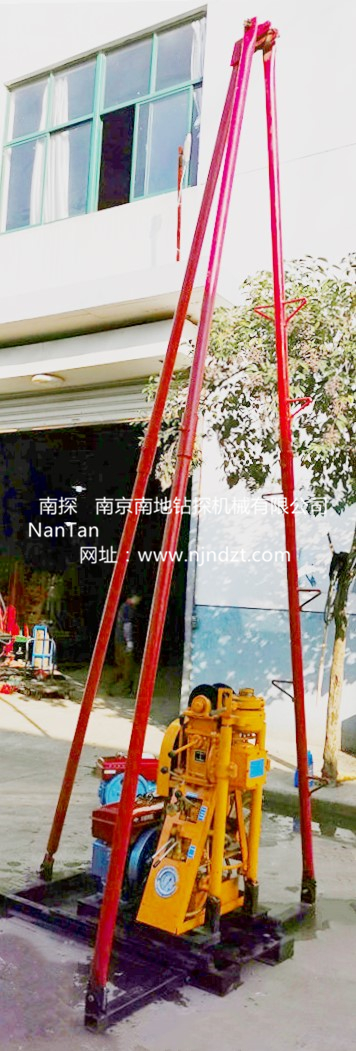

當前位置：NTQZ-50B-1型輕便鉆機（50米液壓小型鉆機，帶三角架鉆塔）
NTQZ-50B-1型鉆機是一種具有油壓給進的輕便鉆機，配置移位底座、手控+液壓卷?yè)P(yáng)機、4.5米高三角架鉆塔。額定鉆孔深度50米,最大開孔直徑允許為150mm,終孔直徑為75mm,孔徑46-110mm，孔徑大小、鉆進深度根據地層情況而定，鉆機根據用途既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗（SPT）、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
NTQZ-50B-1型小型液壓巖心鉆機是一種廣泛適用于平原、山區及交通能源不便地區的小型取樣鉆探設備，具有結構緊湊、占用面積小、重量輕、移動方便等優點。適合鐵路、水利、建筑工程及戶外山區的地質取樣勘查、地質巖心鉆探、小型灌漿孔、爆破孔等。可根據地層的不同選用金剛石鉆頭、復合片鉆頭及合金鉆頭等鉆頭鉆進。
主要用途：◇工程勘察◇物化探鉆孔取樣◇超前鉆探
◇鉆孔灌漿◇預埋件引孔◇各種爆破鉆孔◇檢查孔
◇小型家用水井 ◇區域地質調查 ◇礦山礦脈探查
◇礦藏品位評估 ◇巖土工程檢測 ◇環保檢測
主要特點：
1.具有油壓自動給進機構、鉆進效率高。
2.手柄集中、操作方便、安全可靠。
3.結構緊湊，鉆機、移位底座、柴油機(或電動機）都安裝在同一個底架上，占用場地面積小。
4.手控+液壓卷?yè)P(yáng)機提升鉆具、沖擊更加靈活方便。
5.重量輕、分解性強，便于搬遷，適合于平原和山區工作。
主要參數：
|
1.鉆機：鉆孔深度：50m；鉆孔直徑：46-110mm，鉆桿直徑：42 mm，主動鉆桿：51*3米，鉆孔傾角：90°，鉆機外廓尺寸（L*B*H)： 1400*680*1220mm，鉆機重量(不包括動力機):272kg,含動力 345kg |
|
2. 回轉器： 立軸轉速四擋：正轉70-650 r/min（1-3檔），反轉：50-130（R倒擋） 立軸行程：450 mm，提升力：250kg, 加壓力：350kg 立軸空載向上最大移動速度 ：3m/min |
|
3. 油泵 型號：YBC-20/125 額定壓力：12.5 Mpa 流量：20 ml/r 額定轉速；1500 r/min |
|
4. 電動機：型號：Y132M-4，額定功率 ( KW)：7.5 額定轉速 (r/min)：1440 |
|
5. 柴油機型號：R180，額定功率：7.5KW，額定轉速：2200 r/min |
|
6、三角架鉆塔高度：4.5米，額定負荷：1.3T |
注:本鉆機動力配備標配為柴油機，如需配電動機,用戶訂貨時提出.
備注：可加裝兩輪拖掛、四輪拖掛底座或者自行走履帶底盤，訂貨請說明。
