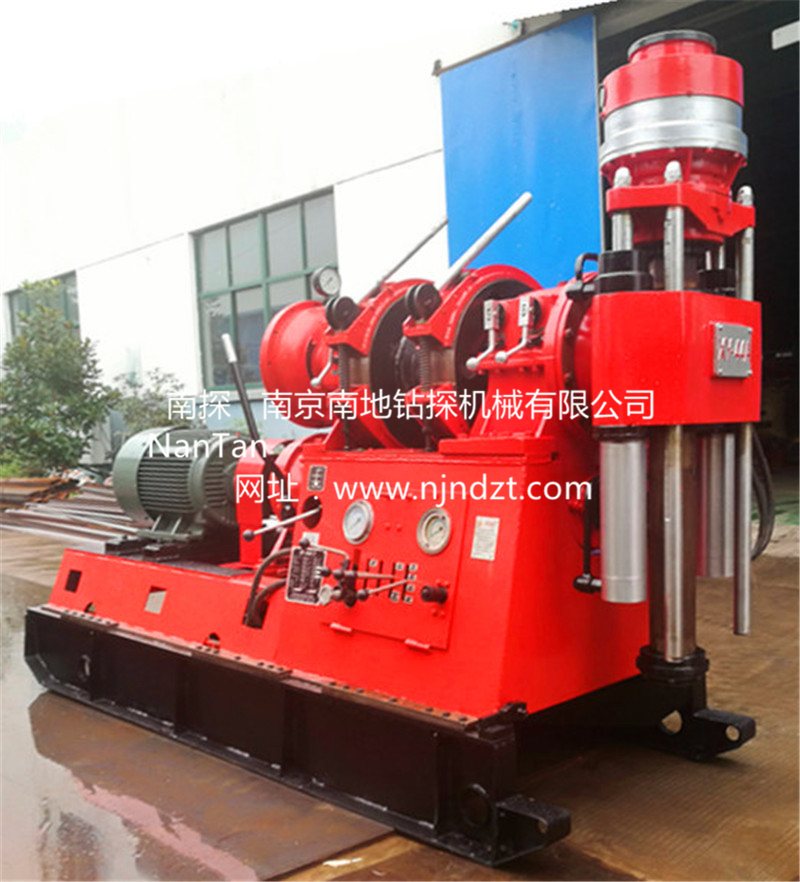

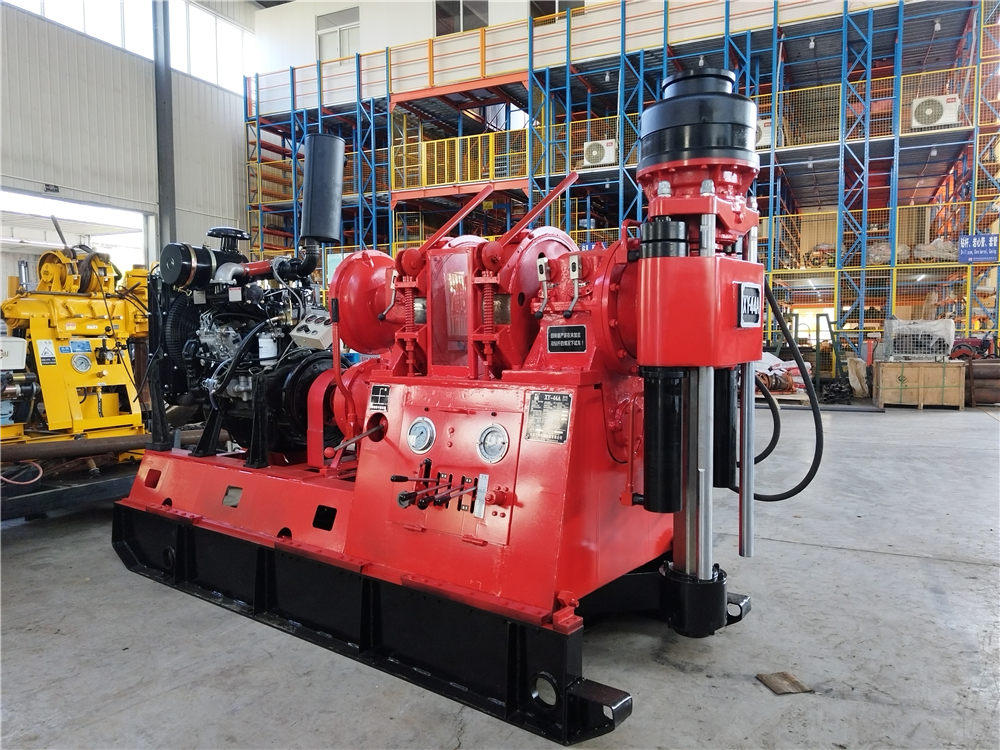

概述：為適應當前地質勘探逐步向深部發展的需要，公司在XY-42型和XY-44型鉆機的基礎上改型設計了一種鉆進能力較大的XY-44A型巖芯鉆機新產品。它除具備以上兩種機型鉆機的技術性能參數外，立軸給進部分增加了導向結構；配有水剎車、手壓油泵。
該型號鉆機主要適用于以合金和金剛石鉆進為主的巖心鉆探，也適用于工程地質勘探、水文水井鉆進、以及大口徑基礎樁工程施工。本產品除銷售全國各地外，還出口東南亞、非洲、美洲和歐洲等地區.
特點：具有較多的轉速級數（8級）和合理的轉速范圍，低速扭矩大（最大達3200牛頓·米），既適合以合金、金剛石巖心鉆進，也可用于工程地質勘察，水文水井鉆進和基礎樁工程施工。立軸通孔直徑大（直徑93毫米），雙軸缸液壓給進，行程較長（可達600毫米），工藝適應性強，特別適合大直徑鉆桿繩索取心（上部取心）鉆進，有利于提高鉆進效率和減少孔內事故。重量輕，可拆性好，鉆機凈重2300千克，主機可分解為10個部件（最大可拆部件重量300千克），搬遷方便，宜于山區工作。 液壓卡盤采用雙向供油并裝有液壓鎖，卡盤夾持力大，夾持穩定。 配有水剎車，深孔鉆進，下鉆平穩安全。采用單聯齒輪油泵供油，安裝簡單，方便使用，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵起出孔內鉆具。 鉆機結構緊湊，布局合理，所有部件表露在外，不相互重迭，便于維護、保養和修理。重心低，移車距離長（可達460毫米），固定牢靠，高速鉆進穩定性好。 配有防震儀表，儀表壽命長，利于掌握孔內情況。操縱手把較少，操縱靈活可靠。通用化程度高，該機與XY-4型鉆機通用件達60%，與XY-42型鉆機通用件達75%。
|
類型
|
鉆進深度
|
|
巖芯鉆進
|
750-1400
|
|
基礎樁鉆進
|
100
|
|
水文水井鉆進
|
300
|
主要技術參數：
1、鉆進能力
1、鉆進能力
2、鉆孔角度：0～360°
3、動力機：
3、動力機：
|
電動機
|
Y225S-4
|
37kW
|
1480r/min
|
|
柴油機
|
YC4108ZD
|
42kW
|
1500r/min
|
|
正轉低速(r/min)
|
83；152；217；316
|
|
正轉高速(r/min)
|
254；468；667；970
|
|
反轉(r/min)
|
67；206
|
4、回轉器 型式：雙油缸液壓給進機械回轉式 立軸通孔直徑：93mm 立軸轉速：立軸最大扭矩：3200N.m 立軸行程：600mm 立軸最大起重力：120kN 立軸最大加壓力：90kN
5、卷揚機 鋼絲繩直徑：17.5mm卷筒鋼絲繩容量： 110m 單繩最大提升力：45Kn
6、外形尺寸(長×寬×高)：3042×1100×1920mm
7、鉆機重量：2300kg
